قالب دایکات پینگ پنگی چیست؟ بررسی ساختار، انواع و نحوه عملکرد قالب دستگاه دایکات پینگ پنگی
مقدمه
در صنعت تولید کارتن، دستگاه دایکات پینگ پنگی یکی از تجهیزات مهم برای برش، خط زنی (خط تا در کارتن) و ایجاد طرح‌های پیچیده روی ورق‌های کارتن است. یکی از مهم‌ترین بخش‌ها و تجهیزات این دستگاه که تأثیر مستقیمی بر کیفیت محصول نهایی دارد، قالب دایکات پینگ پنگی است.
قالب دایکات در واقع ابزاری است که شکل نهایی کارتن را مشخص می‌کند و با استفاده از تیغه‌های برش و خط تا، عملیات تبدیل ورق کارتن ساده به جعبه‌های آماده مونتاژ را انجام می‌دهد.
کیفیت ساخت قالب، نوع تیغه‌ها، طراحی خطوط برش و هماهنگی قالب با دستگاه دایکات پینگ پنگی، نقش مهمی در کاهش ضایعات، افزایش سرعت تولید و کیفیت بسته‌بندی دارد.

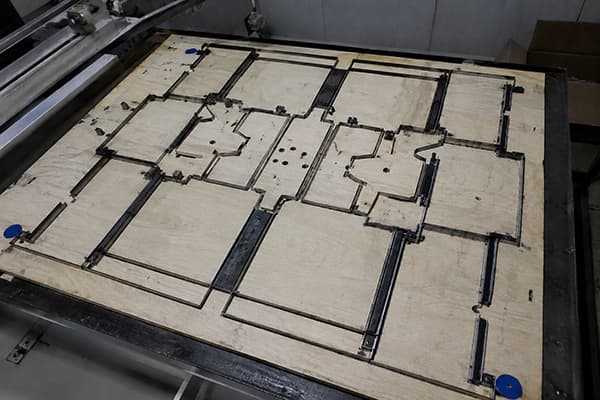

نمونه قالب پینگ پنگی

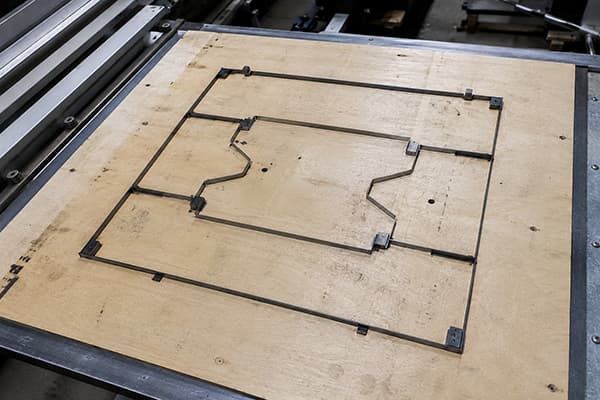

نمونه قالب پینگ پنگی ساده
قالب دایکات پینگ پنگی چیست؟
قالب دایکات پینگ پنگی یک قالب تخت و به شکل یک صفحه است که برای نصب روی دستگاه دایکات پینگ پنگی طراحی می‌شود. این قالب معمولاً از یک صفحه چوبی چندلایه مقاوم ساخته شده و روی آن، تیغه‌های مخصوص برش و خط زنی طبق طرح مورد نظر جعبه نصب می‌شوند. با استفاده از این قالب‌ها بر روی ورقه‌های کارتن برش و خط تا زده می‌شود تا ورق کارتن در رئوس کارتن به راحتی قابل تا کردن باشد. برش‌هایی که با استفاده از قالب بر روی ورقه کارتن ایجاد شده است بخش‌های درب و کف کارتن را به وجود می‌آورند.
هنگامی که ورق کارتن بین صفحه قالب و صفحه فشار دستگاه قرار می‌گیرد، نیروی پرس باعث می‌شود تیغه‌های قالب پینگ پنگی وارد سطح کارتن شده و عملیات زیر انجام شود:
- برش کامل ورق کارتن
- ایجاد خطوط تا بر روی ورق کارتن
- ایجاد حفره‌ها و پنجره‌ها
- برش دسته‌های حمل کارتن
- ایجاد فرم‌های خاص بسته‌بندی
در واقع قالب دایکات، شکل نهایی محصول را تعیین می‌کند و بدون وجود یک قالب مناسب، دستگاه دایکات پینگ پنگی قادر به تولید کارتن‌های دقیق و استاندارد نیست. لذا این قالب‌ها نقش بسیار مهمی را ایفا می‌کنند.
اجزای اصلی قالب دایکات پینگ پنگی
یک قالب دایکات پینگ پنگی از بخش‌های مختلفی تشکیل شده است که هرکدام وظیفه خاصی دارند.
۱. صفحه چوبی قالب
بدنه اصلی قالب معمولاً از چوب‌های چندلایه مقاوم ساخته می‌شود. این صفحه باید:
- استحکام کافی داشته باشد.
- در برابر فشار دستگاه تغییر شکل ندهد.
- قابلیت نصب دقیق تیغه‌ها را داشته باشد.
ضخامت و کیفیت صفحه چوبی بر عمر قالب تأثیر مستقیم دارد.
۲. تیغه‌های برش قالب دایکات
تیغه‌های برش، مهم‌ترین بخش قالب هستند. این تیغه‌ها وظیفه جدا کردن قسمت‌های مختلف کارتن را دارند.
تیغه‌های برش باید دارای ویژگی‌های زیر باشند:
- مقاومت بالا در برابر فشار
- تیزی مناسب
- ارتفاع استاندارد
- نصب دقیق روی قالب
انتخاب نوع تیغه به جنس کارتن، ضخامت ورق و نوع محصول بستگی دارد.
۳. تیغه‌های خط زن (Creasing Rule)
در کنار تیغه‌های برش، قالب دایکات دارای تیغه‌های خط زن است.
وظیفه این تیغه‌ها:
- ایجاد محل تا خوردن کارتن
- جلوگیری از ترک خوردن سطح کارتن هنگام خم شدن
- افزایش کیفیت مونتاژ جعبه
نکته مهم: تنظیم صحیح تیغه خط زن اهمیت زیادی دارد، زیرا خط تا اگر بیش از حد عمیق یا کم‌عمق باشد می‌تواند باعث خراب شدن کارتن شود.
۴. لاستیک‌های پشت تیغه
در این قالب معمولاً از لاستیک‌های مخصوص کنار تیغه‌ها استفاده می‌شود.
وظیفه لاستیک‌ها:
- جدا کردن ورق از قالب، پس از برش
- جلوگیری از گیر کردن کارتن بین تیغه‌ها
- افزایش سرعت تولید
نحوه عملکرد قالب پینگ پنگی
عملکرد این قالب به این صورت است:
- ورق کارتن روی میز دستگاه قرار می‌گیرد.
- قالب دایکات روی بخش فشار دستگاه نصب می‌شود.
- صفحه فشار به سمت قالب حرکت می‌کند.
- تیغه‌های قالب وارد ورق کارتن می‌شوند.
- عملیات برش و خط زنی انجام می‌شود.
- ورق، آماده برای مرحله بعدی تولید می‌شود.
حرکت رفت و برگشتی صفحه فشار در این دستگاه باعث شده است که در بازار ایران به آن اصطلاحاً دایکات پینگ پنگی گفته شود.
انواع قالب دایکات مورد استفاده در دستگاه پینگ پنگی
قالب‌ها بر اساس نوع محصول تولیدی متفاوت هستند.
قالب دایکات کارتن سه لایه
برای تولید کارتن‌های معمولی سه لایه استفاده می‌شود و معمولاً فشار کمتری نیاز دارد.
قالب دایکات کارتن پنج لایه
برای کارتن‌های مقاوم‌تر استفاده می‌شود و نیازمند تیغه ، تنظیمات دقیق‌تر و فشار بیشتر است.
قالب دایکات جعبه‌های خاص
برای تولید محصولاتی مانند محصولات زیر استفاده می‌شود:
- جعبه‌های تبلیغاتی
- بسته‌بندی مواد غذایی
- جعبه‌های دارویی
- کارتن‌های دسته‌دار
تفاوت قالب دایکات پینگ پنگی با قالب دایکات فکی
اگرچه هر دو دستگاه از قالب تخت استفاده می‌کنند، اما تفاوت‌هایی دارند که آنها را در جدول زیر بررسی می‌کنیم:
| ویژگی | دایکات پینگ پنگی | دایکات فکی |
|---|---|---|
| شکل قالب | تخت | تخت |
| حرکت دستگاه | رفت و برگشتی | باز و بسته شدن فک |
| سرعت تولید | بیشتر | متوسط |
| کاربرد | تولید صنعتی | تیراژ متوسط |
| ابعاد کارتن | معمولاً بزرگ‌تر | متنوع |
تفاوت قالب دایکات پینگ پنگی با قالب دایکات روتاری
مهم‌ترین تفاوت در شکل قالب است.
در دایکات پینگ پنگی:
- قالب تخت است.
- تیغه‌ها روی صفحه چوبی نصب می‌شوند.
در دایکات روتاری:
- قالب به شکل استوانه‌ای است.
- تیغه‌ها روی سطح سیلندر نصب می‌شوند.
بنابراین قالب دایکات پینگ پنگی قابلیت استفاده روی دستگاه روتاری را ندارد.
عوامل مؤثر بر کیفیت قالب دایکات پینگ پنگی
برای داشتن تولید باکیفیت باید به عوامل زیر توجه کرد:
طراحی دقیق قالب
کوچک‌ترین خطا در طراحی باعث می‌شود:
- ابعاد جعبه اشتباه شود.
- خطوط تا دقیق نباشند.
- میزان دورریز افزایش پیدا کند.
کیفیت تیغه‌ها
تیغه بی‌کیفیت باعث ایجاد مشکلاتی می‌شود که عبارتند از:
- له شدن کارتن
- برش ناقص
- کاهش عمر قالب
تنظیم فشار مناسب دستگاه
فشار بیش از حد یا کم باعث کاهش کیفیت برش خواهد شد.
عمر قالب دایکات پینگ پنگی چقدر است؟
در شرایط ایده‌آل کاری و نگهداری مناسب، عمر مفید این قالب‌ها معمولاً حدود ۵ تا ۱۰ سال است.
البته این عدد به چند عامل مهم وابسته است:
- جنس و کیفیت ساخت قالب و متریال تیغه‌ها
- تعداد ضربه و ساعت کار روزانه دستگاه
- نوع، ضخامت و جنس ورق کارتن
- تنظیم صحیح فشار دستگاه
- جلوگیری از وارد شدن فشار اضافی به قالب
- نگهداری، تمیزکاری و تعویض به‌موقع قطعات مصرفی
- کیفیت ساخت خود دستگاه و سیستم دایکات
اگر دستگاه با تیراژ متوسط، تنظیم صحیح و سرویس منظم کار کند، رسیدن به حدود ۷ تا ۱۰ سال عمر مفید قالب کاملاً قابل تصور است. در مقابل، در تولید سنگین و مداوم، ممکن است قالب یا تیغه‌ها زودتر نیاز به تعویض یا بازسازی داشته باشند. قالب‌های با کیفیت می‌توانند تعداد بسیار زیادی ورق کارتن را بدون افت کیفیت برش دهند.
آیا هر دستگاه دایکات پینگ پنگی، قالب مخصوص خود را دارد؟
خیر، قالب‌ها بر اساس موارد زیر ساخته می‌شوند:
- ابعاد دستگاه
- اندازه میز دایکات
- نوع کارتن
- طرح محصول نهایی
بنابراین قالب‌ها قابل سفارش هستند و هنگام سفارش قالب باید مشخصات کامل دستگاه دایکات پینگ پنگی و طرح محصول اعلام شود.
نکات مهم هنگام سفارش قالب
قبل از ساخت قالب باید موارد زیر مشخص شود:
- ابعاد ورق کارتن
- نوع کارتن (سه لایه یا پنج لایه)
- طرح جعبه
- تعداد تیغه‌های برش
- نوع خط تا
- مدل دستگاه دایکات
طراحی صحیح قالب باعث کاهش هزینه تولید و افزایش سرعت خط تولید می‌شود.
برای اطلاعات بیشتر در خصوص دستگاه دایکات پینگ پنگی و مشخصات آن به صفحه محصول دستگاه دایکات پینگ پنگی مراجعه نمائید.
جمع‌بندی
قالب دایکات پینگ پنگی یکی از مهم‌ترین تجهیزات جانبی دستگاه دایکات پینگ پنگی است که وظیفه برش و خط زنی دقیق ورق‌های کارتن را بر عهده دارد.
کیفیت قالب، نوع تیغه‌ها و طراحی صحیح آن تأثیر مستقیمی بر کیفیت جعبه تولیدی، میزان ضایعات و سرعت تولید دارد. انتخاب دستگاه دایکات پینگ پنگی مناسب در کنار قالب استاندارد می‌تواند باعث افزایش بهره‌وری خطوط تولید کارتن شود.
برای تولیدکنندگان کارتن که به دنبال کیفیت بالا و تولید مداوم هستند، توجه به انتخاب صحیح قالب دایکات پینگ پنگی به اندازه انتخاب خود دستگاه دایکات اهمیت دارد.
