دستگاه دایکات پینگ پنگی

دستگاه دایکات پینگ پنگی یا دایکات ریلی

راهنمای جامع خرید دستگاه دایکات پینگ پنگی؛

قلب تپنده کارگاه‌های کارتن‌سازی کوچک و متوسط

در صنعت بسته‌بندی و کارتن‌سازی، انتخاب تجهیزات مناسب، مرز بین سودآوری و ضرر را تعیین می‌کند. اگر به دنبال راه‌اندازی یک کارگاه کارتن‌سازی هستید یا می‌خواهید خط تولید خود را با هزینه‌ای معقول توسعه دهید، حتماً نام دستگاه دایکات پینگ پنگی را شنیده‌اید.

این دستگاه به دلیل مکانیزم رفت و برگشتیِ شبیه به بازی پینگ پنگ، به این نام معروف شده و یکی از محبوب‌ترین، کاربردی‌ترین و اقتصادی‌ترین ماشین‌آلات در دنیای کارتن‌سازی به شمار می‌رود. در این مقاله جامع، قصد داریم به بررسی دقیق مشخصات، مزایا، نحوه کارکرد و نکات مهم خرید دستگاه دایکات پینگ پنگی بپردازیم.

دستگاه دایکات پینگ پنگی چیست؟

دستگاه دایکات پینگ پنگی (که در بازار بین‌المللی به آن Die Cutting Machine  با ساختار ریلی یا رفت و برگشتی نیز می‌گویند) نوعی ماشین برش و خط‌ زنی است که برای تولید انواع کارتن‌های مدل‌دار (مانند کارتن موز، کارتن‌های دسته‌دار، جعبه‌های پیتزا و اصلاحا” کارتن‌های دایکاتی) استفاده می‌شود.

بر خلاف دستگاه‌های دایکات روتاری (دواره) یا فکی ‌پدالی، این دستگاه ساختاری افقی و ریلی دارد. فرآیند برش در این دستگاه به این صورت است که قالب چوبی و تیغه‌دار روی یک سینی (میز) قرار می‌گیرد و با حرکت رفت و برگشتی از زیر یک غلتک سنگین عبور می‌کند تا برش‌های لازم روی ورق کارتن اعمال شود.

مکانیسم عملکرد دستگاه دایکات پینگ پنگی

عملکرد دستگاه دایکات پینگ پنگی بسیار ساده اما در عین حال دقیق است. برای کار با این دستگاه معمولاً به دو اپراتور نیاز است که در دو طرف دستگاه قرار می‌گیرند:

1. قرارگیری ورق و قالب: اپراتور اول قالب دایکات را روی میز دستگاه قرار داده، ورق کارتن خام را روی قالب تنظیم می‌کند.
2. حرکت ریلی: با فشردن پدال یا به صورت اتوماتیک، سینی حرکت کرده و از زیر غلتک فولادی عبور می‌کند.
3. اعمال فشار و برش: غلتک، فشاری یکنواخت به ورق و قالب وارد کرده و تیغه‌های قالب، کارتن را برش می‌زنند و خط تا را در کارتن ایجاد می‌کنند.
4. دریافت محصول: سینی به سمت دیگر دستگاه (اپراتور دوم) می‌رود. اپراتور دوم کارتن آماده را برمی‌دارد و فرآیند دوباره به صورت معکوس (برگشت سینی) تکرار می‌شود.

مراحل چهار گانه عملکرد دستگاه دایکات پینگ پنگی با تصویر

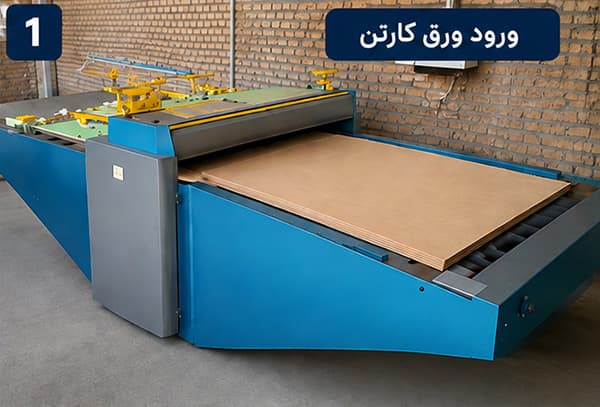

مرحله 1- ورق کارتن به صورت دستی روی میز دستگاه قرار می‌گیرد.

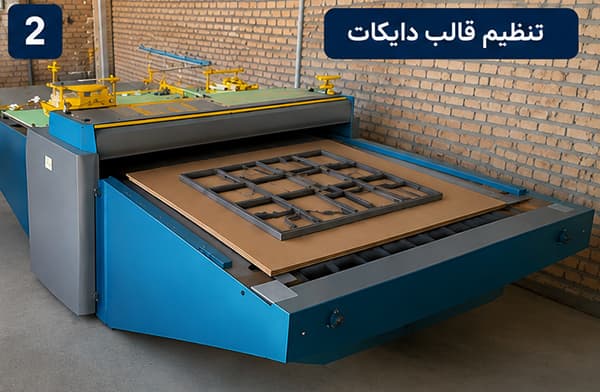

مرحله 2- قالب دایکات بر روی ورق قرار می‌گیرد و دستگاه برای برش آماده می‌شود.

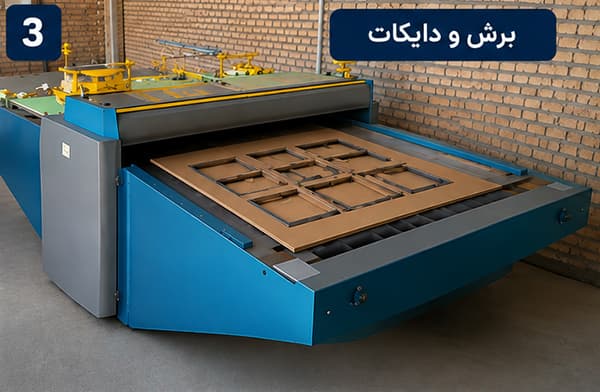

مرحله 3- با فشار و حرکت قالب، ورق کارتن با دقت و سرعت بالا برش خورده و شکل می‌گیرد.

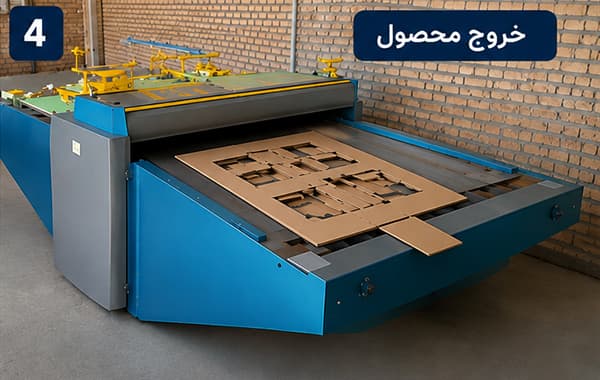

مرحله 4- ورقی که برش خورده به خروجی دستگاه منتقل می‌شود و محصول نهایی آماده جمع‌آوری است.

چرا دستگاه دایکات پینگ پنگی؟ (مزایای کلیدی)

اگر در دوراهی خرید انواع دستگاه‌های دایکات هستید، ویژگی‌های زیر قطعاً شما را به سمت انتخاب دستگاه دایکات پینگ پنگی سوق خواهد داد:

۱. قیمت اقتصادی و مقرون‌به‌صرفه

در مقایسه با دستگاه‌های بزرگی مانند دایکات روتاری، قیمت دستگاه دایکات پینگ پنگی بسیار پایین‌تر است. این ویژگی آن را به بهترین گزینه برای کارگاه‌های نوپا و زودبازده تبدیل می‌کند.

۲. کاربری بسیار آسان و ایمنی بالا

این دستگاه نیاز به تخصص پیچیده‌ای ندارد و اپراتورها پس از چند ساعت آموزش ساده می‌توانند با آن کار کنند. همچنین به دلیل ساختار رفت و برگشتی و فاصله اپراتور از غلتک اصلی، ایمنی آن نسبت به دایکات فکی پدالی بسیار بالاتر است.

۳. ابعاد مناسب و فضای کم

برای راه‌اندازی این دستگاه نیاز به سوله‌های چندصد متری ندارید. یک کارگاه کوچک با برق تک ‌فاز یا سه ‌فاز (بسته به سفارش) می‌تواند میزبان این ماشین کارآمد باشد.

۴. تنوع بالای تولید

با تعویض آسان قالب چوبی، شما می‌توانید در کمتر از چند دقیقه خط تولید خود را از جعبه پیتزا به کارتن‌های بزرگ لوازم خانگی تغییر دهید.

مشخصات فنی استاندارد دستگاه دایکات پینگ پنگی

هنگام خرید دستگاه دایکات پینگ پنگی، باید به مشخصات فنی آن توجه ویژه‌ای داشته باشید. در جدول زیر، مشخصات عمومی این دستگاه‌ها آورده شده است:

قطعات مهم دستگاه دایکات پینگ پنگی کدامند؟

عملکرد دقیق و طول عمر بالای دستگاه دایکات پینگ پنگی وابسته به کیفیت قطعات به کار رفته در آن است. شناخت این بخش‌ها به خریداران کمک می‌کند تا دانش بیشتری نسبت به عملکرد این دستگاه داشته باشند. قطعات اصلی این دستگاه عبارتند از:

• سیلندر یا سیلندرهای چدن:

  این بخش مهم‌ترین بخش ایجاد فشار در دستگاه دایکات پینگ پنگی است که قالب روی آن حرکت کرده و عملیات برش را انجام می‌دهد.

• میز یا شاسی رفت‌وبرگشتی:

  میزی که قالب و ورق کارتن روی آن قرار گرفته و حرکت رفت و برگشتی را انجام می‌دهد.

• الکتروموتور و گیربکس:

  موتور قدرتمند دستگاه که نیروی محرکه لازم جهت حرکت رو به جلو و عقب میز را تأمین می‌کند.

• قالب دایکات (تخته قالب و تیغه‌ها):

  ساختار چوبی یا فلزی حاوی تیغه‌های برش و خط‌ انداز که فرم نهایی کارتن را مشخص می‌کند.

• سیستم برق و تابلو فرمان (PLC):

  بخش کنترل‌کننده که سرعت حرکت، توقف‌ها و ایمنی دستگاه دایکات پینگ پنگی را تنظیم می‌کند.

• میکروسوئیچ‌ها و سنسورهای ایمنی:

  برای تشخیص انتهای مسیر حرکت میز و جلوگیری از برخوردهای مکانیکی شدیدی که ممکن است به دستگاه آسیب بزند.

انواع کارتن‌های قابل تولید با دستگاه دایکات پینگ پنگی

این دستگاه محدودیت خاصی در پذیرش انواع ورق‌های کارتن ندارد. شما می‌توانید محصولات زیر را به راحتی با آن تولید کنید:

• کارتن‌های ۳ لایه و ۵ لایه: برای جعبه‌های صادراتی، کارتن قطعات خودرو و لوازم خانگی.
• ورق‌های ورق سینگل فیس E-flute و B-flute برای جعبه‌های کوچک، جعبه پیتزا و بسته‌بندی فست‌فود.
• کارتن‌های لمینتی: کارتن‌هایی که پوستر چاپی روی آن‌ها چسبانده شده است (بدون آسیب به چاپ).

نکته مهم: دستگاه دایکات پینگ پنگی به دلیل وارد کردن فشار عمودی و غلتکی یکنواخت، کارتن‌های لمینتی را بدون کوچک‌ترین لب‌پَر شدگی یا جدا شدن سلفون برش می‌زند.

در چه کارخانه هایی از دستگاه دایکات پینگ پنگی استفاده می‌شود؟

کاربرد وسیع و انعطاف‌پذیری بالا باعث شده تا دستگاه دایکات پینگ پنگی به یکی از محبوب‌ترین تجهیزات در صنعت بسته‌بندی و کارتن‌سازی تبدیل شود. این دستگاه به دلیل مکانیزم رفت‌وبرگشتی و دقت بالا در برش و خط ‌اندازی، در طیف گسترده‌ای از صنایع و کارخانجات تولیدی مورد استفاده قرار می‌گیرد:

• کارخانجات و کارگاه‌های کارتن‌سازی:

  اصلی‌ترین مرکز استفاده از دستگاه دایکات پینگ پنگی، کارگاه‌های تولید کارتن‌های لمینیتی، ۳ لایه و ۵ لایه است.

• صنایع بسته‌بندی محصولات دارویی و آرایشی و شوینده‌ها:

  برای برش دقیق جعبه‌های لوکس و کوچک که نیاز به ظرافت بالایی دارند.

• تولیدکنندگان بسته‌بندی لوازم خانگی و الکترونیکی:

  جهت ساخت شابلون‌ها و کارتن‌های خاص با ابعاد متوسط تا بزرگ.

• صنایع غذایی و خشکبار:

  برای تولید جعبه‌های بسته‌بندی خرما، شیرینی، پیتزا و انواع صیفی‌جات.

• تولیدکنندگان جعبه‌های کفش و پوشاک:

  جهت قالب‌زنی سریع و تمیز انواع مقوا و کارتن.

به طور کلی، هر کارخانه‌ای که نیاز به تولید جعبه‌هایی با قالب‌های پیچیده، برش‌های غیرمنظم و تیراژ متوسط دارد، باید خرید دستگاه دایکات پینگ پنگی را در اولویت خطوط تولید خود قرار دهد.

نکات حیاتی که قبل از خرید دستگاه دایکات پینگ پنگی باید بدانید

خرید ماشین‌آلات کارتن‌سازی یک سرمایه‌گذاری بلندمدت است. برای اینکه سرمایه خود را هدر ندهید، موقع خرید به این فاکتورها توجه کنید:

۱. جنس و کیفیت غلتک (سیلندر)

غلتک بالای دستگاه که فشار اصلی را وارد می‌کند، قلب دستگاه است. اگر این غلتک از تفلون بی‌کیفیت ساخته شده باشد، خیلی زود گود رفته و برش‌های شما ناقص می‌شود. حتماً از سازنده ضمانت کیفیت غلتک را بخواهید.

۲. شاسی و بدنه سنگین

دستگاه دایکات پینگ پنگی در طول روز مدام در حال رفت و برگشت و تحمل فشار است. اگر شاسی دستگاه ضعیف و سبک باشد، دچار لرزش و به مرور زمان دفرمگی می‌شود که دقت برش را کاملاً از بین می‌برد.

۳. سیستم برقی و اینورتر

داشتن اینورتر (تنظیم‌کننده سرعت موتور) یک مزیت بزرگ است. اینورتر باعث می‌شود حرکت میز در ابتدا و انتهای مسیر نرم باشد و به موتور و گیربکس ضربه وارد نشود. همچنین اینورتر مصرف برق را به شدت کاهش می‌دهد.

راهنمای نگهداری و طول عمر دستگاه

برای اینکه دستگاه دایکات پینگ پنگی شما سال‌ها بدون عیب و نقص کار کند، اصول نگهداری زیر را جدی بگیرید:

• روغن‌کاری منظم ریل‌ها و زنجیرها: حرکت روان سینی دستگاه به روغن‌کاری روزانه بستگی دارد.
• تمیز نگه‌داشتن سطح تفلون: پلیسه‌های کارتن و خرده‌ کاغذها نباید روی غلتک تفلونی بچسبند، زیرا باعث ایجاد پستی و بلندی و خرابی قالب می‌شوند.
• تنظیم دقیق میزان فشار غلتک: فشار غلتک را دقیقاً متناسب با ضخامت کارتن تنظیم کنید. فشار بیش از حد، عمر قالب و غلتک را به شدت کاهش می‌دهد.

نحوه سرویس دوره‌ای دستگاه دایکات پینگ پنگی

اگر میخواهید دستگاه دایکات پینگ پنگی شما از خرابی‌های ناگهانی دستگاه در امان باشد و طول عمر مفید داشته باشد سرویس‌ها دوره‌ای دستگاه را به طور منظم انجام دهید. اگر به سرویس دهی این تجهیزات توجه نکنید باید هزینه‌های سنگین تعویض قطعات و تعمیرات با هزینه‌های هنگفت را پرداخت کنید.

بخش‌های مهمی در دستگاه که باید سرویس دوره‌ای شوند عبارتند از:

1. سیلندرها و غلتک‌ها:

   این قطعات باید تمیز کاری مداوم شوند، به این نحو که بخش یاتاقان در آنها باید گریس کاری و روغن کاری شود.

2. گیربکس و سیستم انتقال قدرت:

   قطعاتی شامل زنجیرها، چرخ‌دنده‌ها و تسمه‌های این دستگاه باید از لحاظ نیروی کشش بررسی شوند و به طور مرتب روغن کاری شوند.

3. ریل‌ها و بلبرینگ‌های میز رفت‌وبرگشتی:

   میز این دستگاه باید گرد و غبار و خورده‌های کارتن نداشته باشد و مسیر حرکت کارتن در آن باید روغن کاری شود.

4. تابلو برق و اتصالات:

   به طور مداوم باید میکروسوئیچ‌ها و اتصالات برق بررسی شوند و بخش‌های داخلی تابلو فرمان باید جهت غبار روبی بادگیری شوند.

دوره و بازه زمانی انجام سرویس‌ها:

برای نگهداری و سرویس دهی بهتر دستگاه دایکات می‌توانید از این جدول زمانی استفاده کنید:

نکته مهمی که باید به آن توجه کنید:

دستگاه باید به طور روزانه گردگیری و روغن کاری شود و این سرویس‌ها باید به صورت تخصصی‌تر و سبک نیز هر ماه انجام شود تا خط تولید بی وقفه، با ریسک کمتر و با عملکرد صحیح‌تر کار کند.

تفاوت دستگاه دایکات پینگ پنگی با دستگاه دایکات فکی

انتخاب بین این دستگاه دایکات و دستگاه دایکات فکی به نوع تولید، ظرفیت موردنیاز و بودجه کارخانه بستگی دارد. هر دو دستگاه برای برش و قالب‌زنی انواع کارتن و جعبه مورد استفاده قرار می‌گیرند، اما از نظر مکانیزم عملکرد، سرعت تولید و حوزه کاربرد تفاوت‌هایی دارند که آشنایی با آن‌ها می‌تواند در انتخاب دستگاه مناسب نقش مهمی داشته باشد.

دستگاه دایکات پینگ پنگی به دلیل ساختار مکانیکی ساده‌تر، هزینه نگهداری مناسب و عملکرد بهینه، انتخابی ایده‌آل برای بسیاری از کارگاه‌های کارتن‌سازی و کارخانه‌هایی است که تولید با تیراژ متوسط دارند. این دستگاه می‌تواند انواع کارتن‌های بسته‌بندی، جعبه‌های صنعتی و محصولات سفارشی را با دقت مناسب قالب‌زنی کند و در عین حال هزینه سرمایه‌گذاری اولیه کمتری نسبت به برخی مدل‌های دیگر داشته باشد.

در مقابل، دستگاه دایکات فکی معمولاً برای کاربردهایی انتخاب می‌شود که نیاز به فشار بیشتر و قالب‌زنی دقیق‌تر وجود دارد. بنابراین اگر تولید شما شامل جعبه‌های خاص یا قالب‌های پیچیده است، بررسی مشخصات فنی این دستگاه نیز می‌تواند مفید باشد.

جدول مقایسه این دو دستگاه به طور اجمالی:

اگر می‌خواهید با عملکرد، مزایا و کاربردهای مدل دستگاه دایکات فکی بیشتر آشنا شوید، پیشنهاد می‌کنیم صفحه دستگاه دایکات فکی را نیز مطالعه کنید تا بتوانید با مقایسه ویژگی‌های هر دو دستگاه، بهترین انتخاب را برای خط تولید خود داشته باشید.

قیمت و عوامل موثر بر دستگاه دایکات پینگ پنگی

قیمت این دستگاه به عوامل متعددی از جمله عرض دهنه دستگاه، نوع موتور و گیربکس (ایرانی، چینی یا اروپایی)، ضخامت ورق‌های به کار رفته در شاسی و تک‌ فاز یا سه‌ فاز بودن آن بستگی دارد.

مجموعه افرا ماشین به عنوان نماینده فروش تخصصی دستگاه‌های کارتن‌سازی، این امکان را فراهم کرده است تا دستگاه را دقیقاً متناسب با بودجه و نیاز کارگاه شما (به صورت سفارشی) عرضه کند.

برای آشنایی با سایر تجهیزات برش و شکل‌دهی ورق، می‌توانید انواع ماشین‌آلات کارتن سازی را بررسی کنید.

برای انتخاب تجهیزات مناسب دایکات پینگ پنگی، راهنمای خرید دستگاه کارتن سازی را مطالعه کنید.

مطالب مرتبط:

قالب دایکات پینگ پنگی : قسمتهای تشکلیل دهنده، ویژگی‌ها و نحوه عملکرد این قالب.

سوالات متداول در خصوص دستگاه دایکات پینگ پنگی – سوالات متداول(FAQ)

1- آیا برای تولید مدل‌های مختلف کارتن باید دستگاه جداگانه خریداری کرد؟
خیر. در بسیاری از موارد با استفاده از قالب‌های دایکات متفاوت می‌توان طرح‌ها و فرم‌های مختلفی را با یک دستگاه تولید کرد. بنابراین، تعویض قالب امکان تولید مدل‌های متنوع کارتن و جعبه را فراهم می‌کند.

2- آیا این دستگاه دایکات برای کارگاه‌های کوچک نیز مناسب است؟
بله، در صورتی که ابعاد دستگاه، ظرفیت تولید و فضای موردنیاز با شرایط کارگاه هماهنگ باشد، دستگاه دایکات پینگ پنگی می‌تواند گزینه مناسبی برای تولید کارتن و جعبه باشد.

3- دستگاه دایکات پینگ پنگی چگونه باعث افزایش دقت برش کارتن می‌شود؟
در این دستگاه، قالب دایکات نقش مهمی در ایجاد برش‌ها و فرم‌های موردنظر دارد. استفاده از قالب مناسب و تنظیم صحیح دستگاه می‌تواند به افزایش دقت و یکنواختی برش در تولید کارتن و جعبه کمک کند.

4- آیا برای کار با دستگاه دایکات پینگ پنگی به اپراتور متخصص نیاز است؟
کار با دستگاه نیازمند آشنایی اپراتور با نحوه تنظیم دستگاه، نصب و تعویض قالب، اصول ایمنی و کنترل کیفیت محصول است. آموزش صحیح اپراتور می‌تواند به افزایش کیفیت تولید و کاهش خطاهای احتمالی کمک کند.

5- چگونه می‌توان عمر و عملکرد این دستگاه دایکات را افزایش داد؟
انجام سرویس و نگهداری دوره‌ای، روغن‌کاری قطعات متحرک، بررسی وضعیت قالب و قطعات مکانیکی و بررسی کارکرد صحیح آنها ، استفاده صحیح از دستگاه و رعایت ظرفیت کاری آن از مهم‌ترین عوامل مؤثر در افزایش عمر و حفظ عملکرد دستگاه هستند.

6- آیا دستگاه دایکات پینگ پنگی امکان ایجاد خط تا روی کارتن را نیز دارد؟
بله، با توجه به طراحی و تجهیزات قالب دایکات، علاوه بر برش می‌توان عملیات‌هایی مانند ایجاد خط تا و فرم‌دهی موردنیاز برای تولید برخی انواع کارتن و جعبه را نیز انجام داد.

7- هنگام سفارش دستگاه دایکات پینگ پنگی چه مشخصاتی باید به سازنده اعلام شود؟
پیش از سفارش، بهتر است اطلاعاتی مانند حداکثر ابعاد ورق کارتن، نوع محصولات تولیدی، تیراژ موردنظر، فضای موجود در کارگاه و نیازهای خاص خط تولید مشخص شود تا دستگاه متناسب با شرایط و نیاز تولید انتخاب یا طراحی شود.

جمع بندی و مشاوره خرید

اگر به دنبال دستگاهی با کارایی بالا، قیمت مناسب، ایمنی عالی و هزینه تعمیر و نگهداری پایین هستید، دستگاه دایکات پینگ پنگی بهترین برگه برنده شما برای ورود به دنیای پردرآمد کارتن‌سازی است. این دستگاه به شما اجازه می‌دهد تنوع بالایی از محصولات را به مشتریان خود ارائه دهید و سهم بزرگی از بازار جعبه‌های دایکاتی را به دست آورید.
